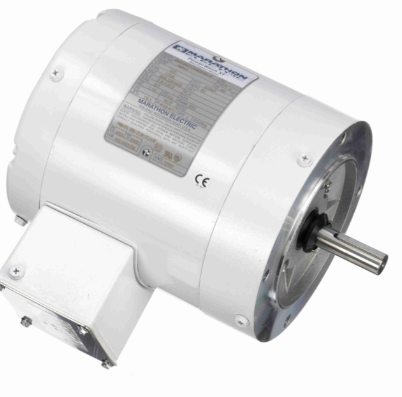

CARACTERÍSTICAS PRINCIPALES
10:1 Par variable, rango de velocidad de par constante como se detalla a continuación
Sistema de aislamiento MAX GUARD® Clase F
Factor de servicio de 1,15 en onda sinusoidal, factor de servicio de 1,0 en potencia IGBT
Rodamientos de bolas con doble sellado, totalmente cerrados, sin ventilación
Eje de acero inoxidable 303 con sellos de contacto accionados por resorte en cada protector (extremo de transmisión solo en motores TENV)
Cubierta de caja de conductos de acero inoxidable, placa de identificación, protección del ventilador (TEFC) y herrajes
Caja de conductos de gran tamaño de fundición con juntas de nitrilo de alta temperatura y entrada roscada
Orificios de drenaje tapados en cada protector de extremo para montaje en todos los ángulos
Recubrimientos internos resistentes a la corrosión en el marco, la base, las tapas de los extremos, el rotor y el estator.
Pintura epoxi blanca RUST-OLEUM® aprobada por el USDA
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 0,50 caballos de fuerza |
| Potencia de salida KW: | 0,37 kW | Voltaje: | 208-230/460 V |
| Velocidad: | 1725 rpm | Factor de servicio: | 1.15 |
| Marco: | 56C | Recinto: | Totalmente cerrado sin ventilación |
| Protección térmica: | Sin protección | Eficiencia: | 78,5 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 Hz |
| Actual: | 2,0-1,8/0,90 A | Factor de potencia: | 67 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | yo |
| Tamaño del cojinete del extremo de transmisión: | 6205 | Tamaño del cojinete del extremo de transmisión opuesto: | 6203 |
| UL: | Reconocido | CSA: | Y |
| ES: | Y | Código IP: | 55 |
| Número de velocidades: | 1 |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | 9,66 ohmios | Montaje: | Redondo |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Acero rolado |
| Tipo de eje: | yo | Longitud total: | 10,06 pulgadas |
| Longitud del marco: | 5,00 pulgadas | Diámetro del eje: | 0,625 pulgadas |
| Extensión del eje: | 1,93 pulgadas | Montaje/Montaje en caja: | SOLO F1 |
| Carga del inversor: | CONSTANTE 1000:1 |
| Código postal: | 722856029058 | Peso: | 26,00 libras |
| Longitud del paquete: | 14,44 PULGADAS | Ancho del paquete: | 10,44 pulgadas |
| Altura del paquete: | 10,88 pulgadas | HTC: | 8501.51.4040 |
| País de origen: | Estados Unidos de América |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Carga completa | 1,80 | 100.0 | 24.00 | 100.0 | 0 | 0.00 | 0.0 | 0,50 |
| Descomponer | 0.00 | 0.0 | 97,80 | 408.0 | 0 | 0.00 | 0.0 | 0,50 |
| Levantar | 0.00 | 0.0 | 71,40 | 298.0 | 0 | 0.00 | 0.0 | 0,50 |
| Rotor bloqueado | 12.20 | 678.0 | 72.10 | 300.0 | 0 | 0.00 | 0.0 | 0,50 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 125 % | 150 % |
| Corriente (amperios) | 0,65 | 0,71 | 0,76 | 0,84 | 0,90 | 1.05 | 1.16 |
| Potencia nominal (KW) | 0,07 | 0,17 | 0,27 | 0,37 | 0,48 | 0,59 | 0,70 |
| Eficiencia (%) | 0.0 | 57,7 | 70.9 | 75.8 | 78.6 | 78.0 | 78,7 |
| Factor de potencia (%) | 13.1 | 29.2 | 44.1 | 55,9 | 66.2 | 71.2 | 75.8 |
| Velocidad (RPM) | 1.791 | 1.788 | 1.776 | 1.764 | 1.752 | 1.737 | 1.726 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 70.0 | 0.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 6.00 | 12.00 | 18.00 | 24.00 | 30.00 | 36,00 |
