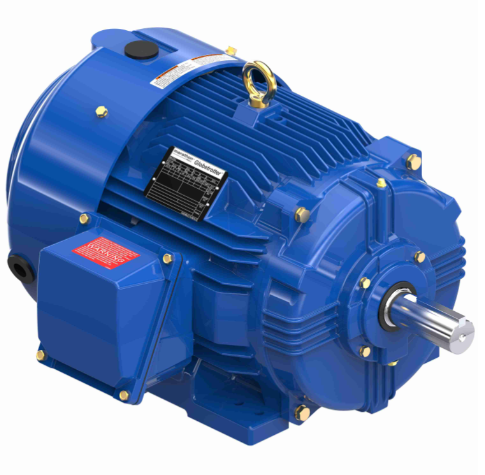

CARACTERÍSTICAS PRINCIPALES
Cumple o supera la norma de eficiencia NEMA Premium®. El modelo cumple con la norma EISA2007.
Construcción 100% de hierro fundido para mayor rigidez y reducción de vibraciones.
Cumple con la norma IEEE45 USCG Marine Duty y cumple con la especificación Ford EM1 Automotive Duty
Sistema de aislamiento MAX GUARD® Clase H
Protección IP55
Par constante para servicio de inversor
Respiradero de bronce sinterizado con drenaje y respiradero de latón.
Tapas de cojinetes, equilibradas con precisión a 0,08”/seg.
Factor de servicio de 1,15 en onda sinusoidal, factor de servicio de 1,0 en potencia IGBT
Acabado epoxico interno y externo.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 30 caballos de fuerza |
| Potencia de salida KW: | 22,4 kW | Voltaje: | 230/460 V |
| Velocidad: | 1770 rpm | Factor de servicio: | 1.15 |
| Marco: | 286T | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 93,6 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 Hz |
| Actual: | 71,0/35,5 A | Factor de potencia: | 84 |
| Deber: | Continuo | Clase de aislamiento: | yo |
| Código de diseño: | B | Código KVA: | GRAMO |
| Tamaño del cojinete del extremo de transmisión: | 6311 | Tamaño del cojinete del extremo de transmisión Opp: | 6211 |
| UL: | Listado | CSA: | Y |
| ES: | Y | Código IP: | 55 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIVISIÓN 2 T2B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | .27 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | yo | Diámetro del eje: | 1,875 pulgadas |
| Montaje/Montaje en caja: | CAPAZ F1/F2 | Carga del inversor: | CONSTANTE 10:1/VARIABLE 10:1 |
| Código postal: | 722856191748 | Peso: | 529,00 libras |
| Longitud del paquete: | 39,00 PULGADAS | Ancho del paquete: | 32,25 PULGADAS |
| Altura del paquete: | 24,51 pulgadas | País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Carga completa | 35,50 | 100.0 | 89,00 | 100.0 | 1.770 | 84.0 | 30.00 | |
| 1/3 | 190,00 | 537.0 | 140,00 | 165.0 | 600 | 30.00 | ||
| Descomponer | 129,00 | 355.0 | 235,00 | 265.0 | 1.650 | 67,5 | 30.00 | |
| Rotor bloqueado | 215,00 | 598.0 | 169,00 | 190.0 | 0 | 36.0 | 30.00 | |
| 2/3 | 165,00 | 452.0 | 175,00 | 208.0 | 1.200 | 30.00 | ||
| Sin carga | 13.00 | 44.0 | 0.00 | 0.0 | 1.800 | 4.5 | 30.00 | |
| Levantar | 180,00 | 496.0 | 145,00 | 170.0 | 900 | 30.00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 13.00 | 15.20 | 20,50 | 27,50 | 35,50 | 40,50 | 44,00 |
| Potencia nominal (KW) | 0,75 | 6.20 | 12.00 | 18.00 | 24.00 | 27,80 | 30.00 |
| Eficiencia (%) | 0.0 | 91.0 | 93.0 | 93.6 | 93.6 | 93.0 | 92.4 |
| Factor de potencia (%) | 4.5 | 50.0 | 72.0 | 81.0 | 84.0 | 85.0 | 86.0 |
| Velocidad (RPM) | 1.800 | 1.792 | 1.785 | 1.780 | 1.770 | 1.765 | 1.762 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 65.0 | 85.0 | 100.0 |
| Par motor (pies-libras) | 0.00 | 22.00 | 44,00 | 66,50 | 89,00 | 103.00 | 112,00 |
