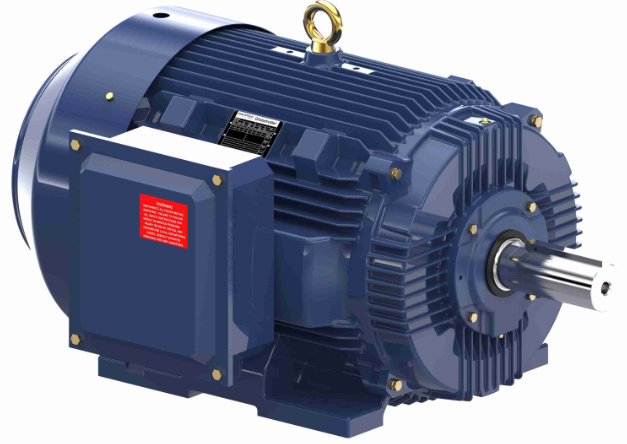

CARACTERÍSTICAS PRINCIPALES
Cumple o supera la norma de eficiencia NEMA Premium®. El modelo cumple con la norma EISA2007.
Caja IP55 sobre bastidor de fundición
Servicio de inversor 10:1 de par variable y 2:1 de par constante
Aislamiento Clase F, Temperatura Ambiente Máxima de 40 °C, 1,0 SF en Alimentación por Inversor y 1,15 SF en Alimentación por Onda Sinusoidal
Montaje estándar F1, reversible a F2. Orificios de montaje en bastidor doble.
La adición de una cara C puede dar como resultado una dimensión "BA" que no cumpla con NEMA. Para conocer la nueva dimensión "BA", consulte la tabla que se encuentra en la sección de modificaciones.
División 2 para trabajos peligrosos, zona 2, clase I, grupos A, B, C, D, código de temperatura T2B
Reconocido por UL® y certificado por CSA y con marca CE®
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 150 caballos de fuerza |
| Potencia de salida KW: | 112,0 kW | Voltaje: | 460 voltios |
| Velocidad: | 1790 rpm | Factor de servicio: | 1.15 |
| Marco: | 445T | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 95,8 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 Hz |
| Actual: | 169,0 A | Factor de potencia: | 87 |
| Deber: | Continuo | Clase de aislamiento: | yo |
| Código de diseño: | B | Código KVA: | GRAMO |
| Tamaño del cojinete del extremo de transmisión: | NU319 | Tamaño del cojinete del extremo de transmisión Opp: | 6317 |
| UL: | Listado | CSA: | Y |
| ES: | Y | Código IP: | 55 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIVISIÓN 2 T2B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Arranque en Wdg y arranque en Y, funcionamiento en delta o inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | .0294 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Rodillo |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | yo | Diámetro del eje: | 3,375 pulgadas |
| Montaje/Montaje en caja: | CAPAZ F1/F2 | Carga del inversor: | CONSTANTE 2:1/VARIABLE 10:1 |
| Código postal: | 722856182715 | Peso: | 1.867,00 libras |
| Longitud del paquete: | 55,00 PULGADAS | Ancho del paquete: | 40,00 PULGADAS |
| Altura del paquete: | 32,00 PULGADAS | País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Sin carga | 54,00 | 32.0 | 0.00 | 0.0 | 1.800 | 5.0 | 150,00 | |
| Carga completa | 168,50 | 100.0 | 440,00 | 100.0 | 1.790 | 87.0 | 150,00 | |
| 1/3 | 945,00 | 565.0 | 770,00 | 175.0 | 600 | 150,00 | ||
| 2/3 | 800.00 | 475.0 | 965,00 | 220.0 | 1.200 | 150,00 | ||
| Descomponer | 647,00 | 385.0 | 1,232.00 | 280.0 | 1.745 | 63.0 | 150,00 | |
| Levantar | 870,00 | 520.0 | 780.00 | 177.0 | 900 | 150,00 | ||
| Rotor bloqueado | 1.085,00 | 645.0 | 926.00 | 210.0 | 0 | 37.0 | 150,00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 54,00 | 67,50 | 95,50 | 130,00 | 168,50 | 192,00 | 209,00 |
| Potencia nominal (KW) | 3.00 | 30.00 | 58,50 | 87,50 | 117,00 | 134,00 | 146,00 |
| Eficiencia (%) | 0.0 | 93.6 | 95.4 | 95.8 | 95.8 | 95.4 | 95.4 |
| Factor de potencia (%) | 5.0 | 56,5 | 77.0 | 84.5 | 87.0 | 87,5 | 88.0 |
| Velocidad (RPM) | 1.800 | 1.798 | 1.795 | 1.792 | 1.790 | 1.790 | 1.788 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 60.0 | 80.0 | 95.0 |
| Par motor (pies-libras) | 0.00 | 110,00 | 220,00 | 330,00 | 440,00 | 508.00 | 553.00 |
