CARACTERÍSTICAS PRINCIPALES
El protector térmico de reinicio automático evita el sobrecalentamiento.
El sistema de aislamiento patentado MAXGuard® ofrece una protección superior para su uso con un variador de frecuencia.
Los cojinetes lubricados permanentemente y con doble sellado prolongan la vida útil del motor.
La temperatura ambiente de hasta 70 °C permite un funcionamiento constante en una variedad de entornos y aplicaciones.
Montaje vertical/horizontal para una correcta colocación del ventilador dentro del flujo de aire.
Otras opciones según código de modelo
https://www.seivarsa.com.mx/

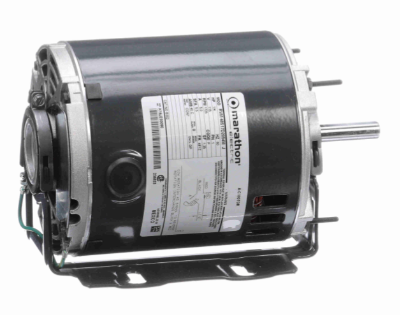

Especificaciones de la placa de identificación
| Fase: |
1 |
Potencia de salida HP: |
0,25 caballos de fuerza |
| Potencia de salida KW: |
0,19 kW |
Voltaje: |
115 voltios |
| Velocidad: |
1725 rpm |
Factor de servicio: |
1.35 |
| Marco: |
48Z |
Recinto: |
A prueba de goteos |
| Protección térmica: |
Sin protección |
Eficiencia: |
57,5 % |
| Temperatura ambiente: |
40 °C |
Frecuencia: |
60 Hz |
| Actual: |
5.0 A |
Factor de potencia: |
59 |
| Deber: |
Continuo |
Clase de aislamiento: |
B |
| Código de diseño: |
SIN CÓDIGO DE DISEÑO |
Código KVA: |
PAG |
| Tamaño del cojinete del extremo de transmisión: |
6203 |
Tamaño del cojinete del extremo de transmisión Opp: |
6203 |
| UL: |
Reconocido |
CSA: |
Y |
| ES: |
norte |
Código IP: |
22 |
| Número de velocidades: |
1 |
Especificaciones técnicas
| Tipo eléctrico: |
Fase dividida |
Método de inicio: |
A través de la línea |
| Polacos: |
4 |
Rotación: |
Selectivo en sentido antihorario |
| Resistencia principal: |
2,3 ohmios |
Montaje: |
Base resistente - Pernos extendidos |
| Orientación del motor: |
Horizontal |
Cojinete del extremo de transmisión: |
Pelota |
| Cojinete del extremo de transmisión opuesto: |
Pelota |
Material del marco: |
Acero rolado |
| Tipo de eje: |
Extensión especial única |
Longitud total: |
9,57 pulgadas |
| Diámetro del eje: |
0,500 pulgadas |
Extensión del eje: |
2,01 pulgadas |
| Montaje/Montaje en caja: |
SOLO F1 |
Especificaciones generales
| Código postal: |
722856039347 |
Peso: |
14,00 libras |
| Longitud del paquete: |
11,57 PULGADAS |
Ancho del paquete: |
8,61 pulgadas |
| Altura del paquete: |
8,83 pulgadas |
HTC: |
8501.40.4040 |
| País de origen: |
México |
Características de velocidad
| Punto de curva |
Corriente (amperios) |
Actual (%) |
Par motor (pies-libras) |
Par motor (%) |
Velocidad (RPM) |
Potencia nominal (KW) |
Factor de potencia (%) |
Potencia nominal (CV) |
| Descomponer |
0.00 |
0.0 |
31,53 |
0.0 |
0 |
0.00 |
0.0 |
0,25 |
| Rotor bloqueado |
27,65 |
0.0 |
21.60 |
0.0 |
0 |
0.00 |
0.0 |
0,25 |
| Levantar |
0.00 |
0.0 |
19.44 |
0.0 |
0 |
0.00 |
0.0 |
0,25 |
Características de carga
| % de carga nominal |
0 % |
25 % |
50 % |
75 % |
100 % |
115 % |
135 % |
| Corriente (amperios) |
3,96 |
4.04 |
4.18 |
4.41 |
4.72 |
4,95 |
5.31 |
| Potencia nominal (KW) |
0,10 |
0,15 |
0,21 |
0,26 |
0,32 |
0,36 |
0,41 |
| Eficiencia (%) |
0.0 |
31.3 |
46.1 |
54.0 |
58.0 |
59.3 |
60.1 |
| Factor de potencia (%) |
24.0 |
32.8 |
42.7 |
51.4 |
59.0 |
63.0 |
67.3 |
| Velocidad (RPM) |
1.789 |
1.776 |
1.761 |
1.745 |
1.728 |
1.717 |
1.702 |
| Aumento de temperatura en Florida |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| Par motor (pies-libras) |
0.00 |
3.02 |
6.05 |
9.08 |
12.10 |
13,91 |
16.33 |
