CARACTERÍSTICAS PRINCIPALES
El listado de componentes reconocidos por UL y la certificación CSA garantizan que el producto sea seguro para su uso en una variedad de aplicaciones.
Cumple con el código de temperatura T3B con una temperatura de superficie máxima de 329 °F.
Los cojinetes sellados y lubricados permanentemente prolongan la vida útil del motor.

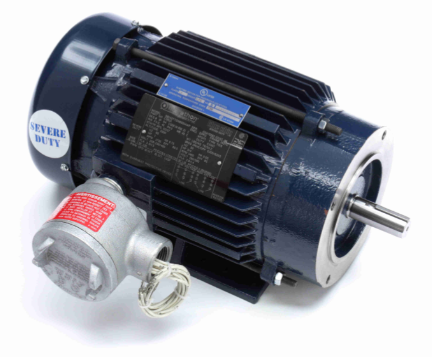

El motor de bastidor 140 y menores incluye caja de conductos a prueba de explosiones y se envía suelto.
Funciona a 208-230/460 V a 60 Hz. La imagen de la placa de identificación puede variar del producto real.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 1 y 0,75 CV |
| Potencia de salida KW: | 0,75 y 0,56 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 1735 y 1460 rpm | Factor de servicio: | 1.15 y 1.15 |
| Marco: | 143TC | Recinto: | A prueba de explosiones, enfriado por ventilador |
| Protección térmica: | Termostato | Eficiencia: | 85,5 y 85 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 3/1,5 y 2,8/1,4 A | Factor de potencia: | 72 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | METRO |
| Tamaño del cojinete del extremo de transmisión: | 6205 | Tamaño del cojinete del extremo de transmisión Opp: | 6203 |
| UL: | Certificado por UL y CSA | CSA: | Y |
| ES: | norte | Código IP: | 54 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIV 1 A PRUEBA DE EXPERIENCIA CL I GR D CL II GR FG T3B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | 13,8 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | yo | Longitud total: | 15,23 pulgadas |
| Longitud del marco: | 7,50 pulgadas | Diámetro del eje: | 0,875 pulgadas |
| Extensión del eje: | 2,12 pulgadas | Montaje/Montaje en caja: | SOLO F1 |
| Carga del inversor: | CONSTANTE 10:1 |
| Código postal: | 722856022158 | Peso: | 76,00 libras |
| Longitud del paquete: | 15,81 pulgadas | Ancho del paquete: | 14,31 pulgadas |
| Altura del paquete: | 9,38 PULGADAS | HTC: | 8501.52.4000 |
| País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Sin carga | 0,85 | 57.0 | 0.00 | 0.0 | 1.800 | 1.00 | ||
| Levantar | 12.10 | 807.0 | 9,90 | 330.0 | 900 | 1.00 | ||
| Rotor bloqueado | 13,50 | 900.0 | 11.00 | 367.0 | 0 | 67.0 | 1.00 | |
| Carga completa | 1,50 | 100.0 | 3.00 | 100.0 | 1.735 | 1.00 | ||
| Descomponer | 9.00 | 600.0 | 14.00 | 467.0 | 1.600 | 81.5 | 1.00 | |
| 1/3 | 12,80 | 853.0 | 9,50 | 317.0 | 600 | 1.00 | ||
| 2/3 | 11,50 | 767.0 | 11,50 | 383.0 | 1.200 | 1.00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 0,85 | 0,90 | 1.00 | 1.20 | 1,50 | 1.60 | 1,70 |
| Potencia nominal (KW) | 0,07 | 0,25 | 0,45 | 0,65 | 0,87 | 1.00 | 1.10 |
| Eficiencia (%) | 0.0 | 75,5 | 84.0 | 85,5 | 85,5 | 85,5 | 84.0 |
| Factor de potencia (%) | 10.0 | 33.5 | 53.5 | 67.0 | 72.0 | 79.0 | 80.5 |
| Velocidad (RPM) | 1.800 | 1.785 | 1.770 | 1.755 | 1.735 | 1.730 | 1.725 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 21.0 | 0.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 0,74 | 1,50 | 2.20 | 3.00 | 3,50 | 3.80 |
