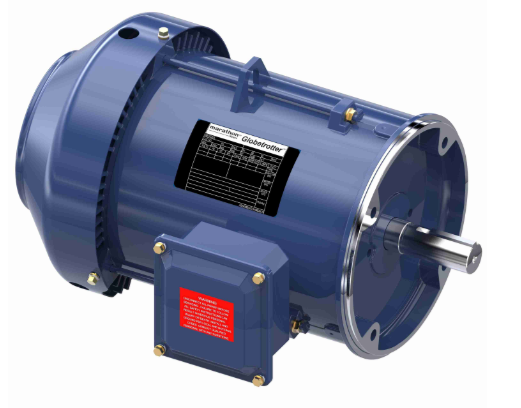

CARACTERÍSTICAS PRINCIPALES
Cumple o supera la norma de eficiencia NEMA Premium®. El modelo cumple con la norma EISA2007.
División 2 para trabajos peligrosos, zona 2, clase I, grupos A, B, C, D, código de temperatura T2B
Caja IP55 sobre bastidor de fundición
Servicio de inversor 20:1 de par variable y 10:1 de par constante
Aislamiento Clase F
Montaje estándar F1, reversible a F2. Orificios de montaje en bastidor doble.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 5 y 3 caballos de fuerza |
| Potencia de salida KW: | 3,7 y 2,2 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 1765 y 1462 rpm | Factor de servicio: | 1.15 y 1.15 |
| Marco: | 184TC | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 89,5 y 86,5 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 13,2/6,6 y 10,2/5,1 A | Factor de potencia: | 80 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | A | Código KVA: | K |
| Tamaño del cojinete del extremo de transmisión: | 6206 | Tamaño del cojinete del extremo de transmisión Opp: | 6205 |
| UL: | Listado | CSA: | Y |
| ES: | Y | Código IP: | 43 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIVISIÓN 2 T2B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | 2,75 ohmios | Montaje: | Redondo |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Acero rolado |
| Tipo de eje: | yo | Longitud total: | 16,85 pulgadas |
| Longitud del marco: | 6,85 pulgadas | Diámetro del eje: | 1,125 pulgadas |
| Extensión del eje: | 2,75 pulgadas | Montaje/Montaje en caja: | CAPAZ F1/F2 |
| Carga del inversor: | CONSTANTE 10:1/VARIABLE 10:1 |
| Código postal: | 722856063335 | Peso: | 84,00 libras |
| Longitud del paquete: | 19,50 pulgadas | Ancho del paquete: | 15,75 pulgadas |
| Altura del paquete: | 13,00 PULGADAS | HTC: | 8501.52.4000 |
| País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Levantar | 45,00 | 25,00 | 900 | 5.00 | ||||
| 2/3 | 38,00 | 36,00 | 1.200 | 5.00 | ||||
| Rotor bloqueado | 53,50 | 35,00 | 235.0 | 0 | 52.0 | 5.00 | ||
| Carga completa | 6.60 | 100.0 | 14,90 | 100.0 | 1.765 | 80.0 | 5.00 | |
| Sin carga | 3,50 | 0.00 | 0.0 | 1.800 | 7.0 | 5.00 | ||
| Descomponer | 29.00 | 46,00 | 310.0 | 1.675 | 72.0 | 5.00 | ||
| 1/3 | 50,00 | 27.00 | 600 | 5.00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 3,50 | 3.70 | 4.40 | 5.40 | 6.60 | 7.30 | 7,90 |
| Potencia nominal (KW) | 0,25 | 1.20 | 2.20 | 3.20 | 4.20 | 4.80 | 5.30 |
| Eficiencia (%) | 0.0 | 82,5 | 88,5 | 89,5 | 89,5 | 89,5 | 88,5 |
| Factor de potencia (%) | 7.0 | 39.0 | 60.0 | 73.0 | 80.0 | 82.0 | 83.0 |
| Velocidad (RPM) | 1.800 | 1.790 | 1.782 | 1.775 | 1.765 | 1.758 | 1.754 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 60.0 | 80.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 3.70 | 7.40 | 11.20 | 14,90 | 17.20 | 18,80 |
