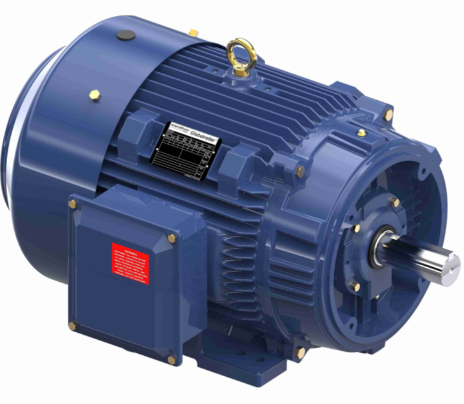

CARACTERÍSTICAS PRINCIPALES
Cumple o supera la norma de eficiencia NEMA Premium®. El modelo cumple con la norma EISA2007.
División 2 para trabajos peligrosos, zona 2, clase I, grupos A, B, C, D, código de temperatura T2B
Caja IP55 sobre bastidor de fundición
Servicio de inversor 20:1 de par variable y 10:1 de par constante
Aislamiento Clase F
Montaje estándar F1, reversible a F2. Orificios de montaje en bastidor doble.
12 cables para conexión WYE-DELTA, bobinado parcial en baja tensión o arranque en línea
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 40 y 30 caballos |
| Potencia de salida KW: | 30,0 y 22,4 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 1782 y 1485 rpm | Factor de servicio: | 1.15 y 1.15 |
| Marco: | 324TC | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 94,1 y 94,2 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 95/47,5 y 87/43,5 A | Factor de potencia: | 84 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | GRAMO |
| Tamaño del cojinete del extremo de transmisión: | 6312 | Tamaño del cojinete del extremo de transmisión Opp: | 6212 |
| UL: | Listado | CSA: | Y |
| ES: | Y | Código IP: | 55 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIVISIÓN 2 T2B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Arranque parcial con bajo voltaje y arranque en estrella, funcionamiento en delta o inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | .18 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | yo | Longitud total: | 29,69 pulgadas |
| Longitud del marco: | 13,07 pulgadas | Diámetro del eje: | 2,125 pulgadas |
| Extensión del eje: | 5,25 pulgadas | Montaje/Montaje en caja: | CAPAZ F1/F2 |
| Carga del inversor: | CONSTANTE 10:1/VARIABLE 20:1 |
| Código postal: | 722856062819 | Peso: | 646,06 libras |
| Longitud del paquete: | 31,77 PULGADAS | Ancho del paquete: | 28,03 PULGADAS |
| Altura del paquete: | 28,14 PULGADAS | HTC: | 8501.52.8040 |
| País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Levantar | 230,00 | 485.0 | 180,00 | 152.0 | 900 | 0.00 | 0.0 | 40,00 |
| Rotor bloqueado | 290,00 | 610.0 | 212,00 | 180.0 | 0 | 71,50 | 32.0 | 40,00 |
| Sin carga | 17,50 | 37.0 | 0.00 | 0.0 | 1.800 | 0.00 | 5.0 | 40,00 |
| Descomponer | 170,00 | 360.0 | 313,00 | 265.0 | 1.710 | 90,70 | 67.0 | 40,00 |
| 1/3 | 250,00 | 525.0 | 175,00 | 150.0 | 600 | 0.00 | 0.0 | 40,00 |
| Carga completa | 47,50 | 100.0 | 118,00 | 100.0 | 1.782 | 31,50 | 84.0 | 40,00 |
| 2/3 | 210,00 | 440.0 | 220,00 | 185.0 | 1.200 | 0.00 | 0.0 | 40,00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 17,50 | 20,50 | 27,80 | 37,00 | 47,50 | 54,20 | 59,00 |
| Potencia nominal (KW) | 0,70 | 8.20 | 15,90 | 23,70 | 31,70 | 36,60 | 39,90 |
| Eficiencia (%) | 0.0 | 91.0 | 93.6 | 94.1 | 94.1 | 93.6 | 93.0 |
| Factor de potencia (%) | 5.0 | 50,5 | 72,5 | 81.0 | 84.0 | 85,5 | 85,5 |
| Velocidad (RPM) | 1.800 | 1.795 | 1.790 | 1.788 | 1.782 | 1.780 | 1.778 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 60.0 | 80.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 29.30 | 58,50 | 88.30 | 118,00 | 136,00 | 148,50 |
