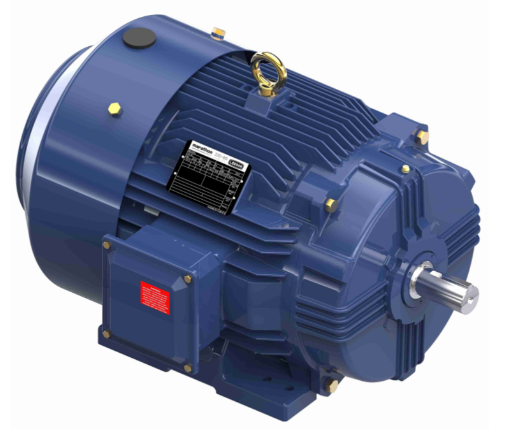

CARACTERÍSTICAS PRINCIPALES
Cumple o supera la norma de eficiencia NEMA Premium®. El modelo cumple con la norma EISA2018.
División 2 para trabajos peligrosos, zona 2, clase I, grupos A, B, C, D, código de temperatura T2B
Caja IP55 sobre bastidor de fundición
Servicio de inversor 20:1 de par variable y 10:1 de par constante
Aislamiento Clase F
Montaje estándar F1, reversible a F2. Orificios de montaje en bastidor doble.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 25 y 20 caballos |
| Potencia de salida KW: | 18,7 y 14,9 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 3555 y 2955 rpm | Factor de servicio: | 1.15 y 1.15 |
| Marco: | 284TS | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 91,7 y 91 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 60/30 y 58/29 A | Factor de potencia: | 86 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | GRAMO |
| Tamaño del cojinete del extremo de transmisión: | 6311 | Tamaño del cojinete del extremo de transmisión Opp: | 6211 |
| UL: | Listado | CSA: | Y |
| ES: | Y | Código IP: | 55 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIVISIÓN 2 T2B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Arranque parcial con bajo voltaje y arranque en estrella, funcionamiento en delta o inversor |
| Polacos: | 2 | Rotación: | Reversible |
| Resistencia principal: | .395 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | TS | Longitud total: | 25,28 pulgadas |
| Diámetro del eje: | 1,625 pulgadas | Extensión del eje: | 3,25 pulgadas |
| Montaje/Montaje en caja: | CAPAZ F1/F2 | Carga del inversor: | CONSTANTE 2:1/VARIABLE 10:1 |
| Código postal: | 722856067388 | Peso: | 386,00 libras |
| Longitud del paquete: | 31,77 PULGADAS | Ancho del paquete: | 28,03 PULGADAS |
| Altura del paquete: | 28,14 PULGADAS | HTC: | 8501.52.8040 |
| País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Carga completa | 30.00 | 100.0 | 37,00 | 100.0 | 3.555 | 86.0 | 25,00 | |
| 2/3 | 151,00 | 503.0 | 68,00 | 184.0 | 2.400 | 25,00 | ||
| Levantar | 166,00 | 553.0 | 56,00 | 151.0 | 1.800 | 25,00 | ||
| 1/3 | 174,00 | 580.0 | 54,00 | 146.0 | 1.200 | 25,00 | ||
| Rotor bloqueado | 179,00 | 603.0 | 65,00 | 176.0 | 0 | 0.00 | 35.0 | 25,00 |
| Sin carga | 11.10 | 37.0 | 0.00 | 0.0 | 3.600 | 8.0 | 25,00 | |
| Descomponer | 105,00 | 350.0 | 94.00 | 254.0 | 3.330 | 71.0 | 25,00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 11.10 | 13.20 | 17,70 | 23.40 | 30.00 | 34.10 | 37,00 |
| Potencia nominal (KW) | 1.00 | 5.40 | 10.30 | 15.20 | 20,50 | 23,80 | 25,80 |
| Eficiencia (%) | 0.0 | 86,5 | 91.0 | 91.7 | 91.7 | 91.4 | 91.0 |
| Factor de potencia (%) | 8.0 | 52.0 | 73.5 | 82.0 | 86.0 | 87.0 | 87,5 |
| Velocidad (RPM) | 3.600 | 3.588 | 3.578 | 3.565 | 3.555 | 3.546 | 3.540 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 75.0 | 100.0 | 115.0 |
| Par motor (pies-libras) | 0.00 | 9.20 | 18,50 | 27,50 | 37,00 | 42,50 | 46.30 |
