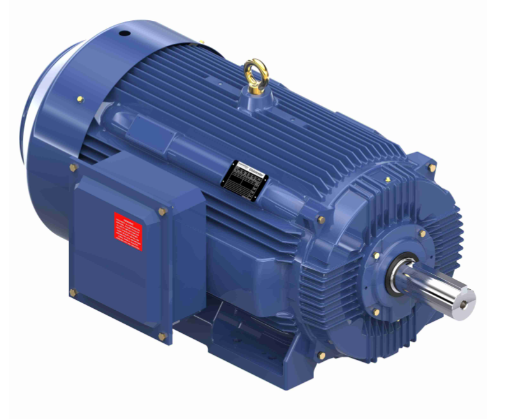

CARACTERÍSTICAS PRINCIPALES
Cumple o supera la norma de eficiencia NEMA Premium®. El modelo cumple con la norma EISA2046
División 2 para trabajos peligrosos, zona 2, clase I, grupos A, B, C, D, código de temperatura T2B
Caja IP55 sobre bastidor de fundición
Servicio de inversor 20:1 de par variable y 10:1 de par constante
Aislamiento Clase F
Montaje estándar F1, reversible a F2. Orificios de montaje en bastidor doble.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 200 y 150 caballos |
| Potencia de salida KW: | 149,0 y 112,0 kW | Voltaje: | 460 y 380 V |
| Velocidad: | 1790 y 1490 rpm | Factor de servicio: | 1.15 y 1.15 |
| Marco: | 447T | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 96,5 y 95,4 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 219 y 200 A | Factor de potencia: | 88,5 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | GRAMO |
| Tamaño del cojinete del extremo de transmisión: | 6319 | Tamaño del cojinete del extremo de transmisión Opp: | 6317 |
| UL: | Listado | CSA: | Y |
| ES: | Y | Código IP: | 55 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIVISIÓN 2 T2B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Parte Wdg Arranque o Inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | .0184 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | yo | Longitud total: | 55,21 pulgadas |
| Diámetro del eje: | 3,375 pulgadas | Extensión del eje: | 8,5 pulgadas |
| Montaje/Montaje en caja: | CAPAZ F1/F2 | Carga del inversor: | CONSTANTE 2:1/VARIABLE 10:1 |
| Código postal: | 722856068255 | Peso: | 2299,81 libras |
| Longitud del paquete: | 58,21 PULGADAS | Ancho del paquete: | 34,93 pulgadas |
| Altura del paquete: | 31,24 PULGADAS | HTC: | 8501.53.8040 |
| País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Sin carga | 69,00 | 31.0 | 0.00 | 0.0 | 1.800 | 4.5 | 200,00 | |
| 1/3 | 1.260,00 | 560.0 | 1.040,00 | 178.0 | 600 | 200,00 | ||
| Levantar | 1.160,00 | 515.0 | 1.050,00 | 180.0 | 900 | 200,00 | ||
| 2/3 | 1.045,00 | 465.0 | 1.310,00 | 225.0 | 1.200 | 200,00 | ||
| Carga completa | 219,00 | 100.0 | 587.00 | 100.0 | 1.790 | 89.0 | 200,00 | |
| Descomponer | 850,00 | 365.0 | 1.775,00 | 302.0 | 1.750 | 63.0 | 200,00 | |
| Rotor bloqueado | 1.450,00 | 648.0 | 1,256.00 | 215.0 | 0 | 38.0 | 200,00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 65,00 | 83.00 | 122,00 | 170,00 | 219,00 | 252,00 | 275,00 |
| Potencia nominal (KW) | 3.00 | 40,00 | 78,00 | 116,00 | 155,00 | 179,00 | 195,00 |
| Eficiencia (%) | 0.0 | 93.0 | 95.8 | 96.2 | 96,5 | 96,5 | 96.2 |
| Factor de potencia (%) | 4.5 | 60.0 | 80.0 | 86,5 | 88,5 | 89.0 | 89,5 |
| Velocidad (RPM) | 1.800 | 1.798 | 1.795 | 1.792 | 1.790 | 1.788 | 1.788 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 55.0 | 75.0 | 90.0 |
| Par motor (pies-libras) | 0.00 | 146,00 | 293,00 | 440,00 | 587.00 | 676,00 | 735,00 |
