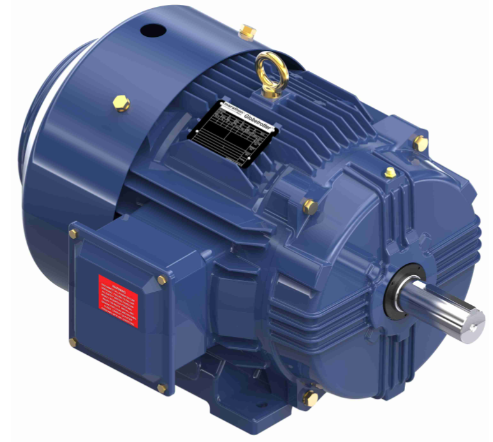

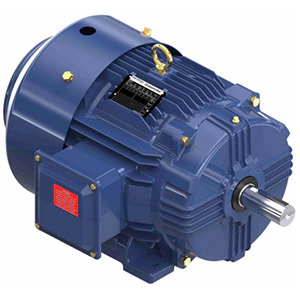

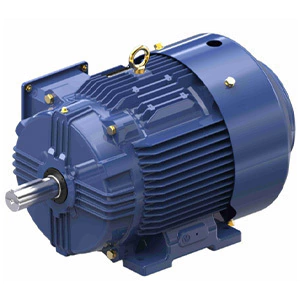

CARACTERÍSTICAS PRINCIPALES
Cumple o supera la norma de eficiencia NEMA Premium®. El modelo cumple con la norma EISA2015.
División 2 para trabajos peligrosos, zona 2, clase I, grupos A, B, C, D, código de temperatura T2B
Caja IP55 sobre bastidor de fundición
Servicio de inversor 20:1 de par variable y 10:1 de par constante
Aislamiento Clase F
Montaje estándar F1, reversible a F2. Orificios de montaje en bastidor doble.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 20 y 15 caballos |
| Potencia de salida KW: | 14,9 y 11,2 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 3540 y 2945 rpm | Factor de servicio: | 1.15 y 1.15 |
| Marco: | 256T | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 91 y 90,2 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 47,5/23,7 y 43,5/21,7 A | Factor de potencia: | 87,5 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | GRAMO |
| Tamaño del cojinete del extremo de transmisión: | 6309 | Tamaño del cojinete del extremo de transmisión Opp: | 6209 |
| UL: | Listado | CSA: | Y |
| ES: | Y | Código IP: | 55 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIVISIÓN 2 T2B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 2 | Rotación: | Reversible |
| Resistencia principal: | .546 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | yo | Longitud total: | 25,89 pulgadas |
| Diámetro del eje: | 1,625 pulgadas | Extensión del eje: | 4 pulgadas |
| Montaje/Montaje en caja: | CAPAZ F1/F2 | Carga del inversor: | CONSTANTE 2:1/VARIABLE 10:1 |
| Código postal: | 722856067302 | Peso: | 264,60 libras |
| Longitud del paquete: | 31,77 PULGADAS | Ancho del paquete: | 28,03 PULGADAS |
| Altura del paquete: | 28,14 PULGADAS | HTC: | 8501.52.8040 |
| País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Carga completa | 23,70 | 100.0 | 29,70 | 100.0 | 3.540 | 87,5 | 20.00 | |
| Sin carga | 8.10 | 34.0 | 0.00 | 0.0 | 3.600 | 9.0 | 20.00 | |
| Rotor bloqueado | 143,00 | 603.0 | 49,00 | 165.0 | 0 | 38.0 | 20.00 | |
| 2/3 | 118,00 | 498.0 | 50,00 | 168.0 | 2.400 | 20.00 | ||
| Descomponer | 83.00 | 350.0 | 74,00 | 249.0 | 3.258 | 73.0 | 20.00 | |
| 1/3 | 134,00 | 565.0 | 40,00 | 135.0 | 1.200 | 20.00 | ||
| Levantar | 128,00 | 540.0 | 41,00 | 138.0 | 1.800 | 20.00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 8.10 | 10.00 | 13.60 | 18.30 | 23,70 | 27.10 | 29,50 |
| Potencia nominal (KW) | 0,90 | 4.40 | 8.30 | 12.30 | 16,50 | 19.00 | 20,80 |
| Eficiencia (%) | 0.0 | 84.5 | 89,5 | 91.0 | 91.0 | 90.6 | 89.9 |
| Factor de potencia (%) | 9.0 | 56.0 | 76,5 | 84.0 | 87,5 | 88,5 | 88,5 |
| Velocidad (RPM) | 3.600 | 3.585 | 3.570 | 3.555 | 3.540 | 3.530 | 3.522 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 60.0 | 80.0 | 95.0 |
| Par motor (pies-libras) | 0.00 | 7.30 | 14,70 | 22.00 | 29,70 | 34.00 | 37,00 |
