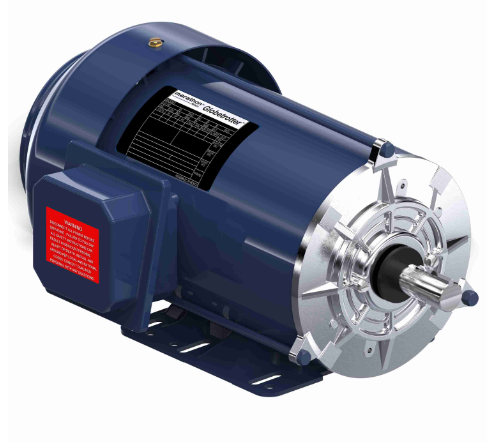

CARACTERÍSTICAS PRINCIPALES
Acero laminado IP-43, cumple o supera las eficiencias NEMA Premium®, los modelos NEMA Premium cumplen con EISA2007
Sistema de aislamiento de clase F, servicio de inversor, par variable de 10:1 y par constante de 2:1 y factor de servicio de 1,15 en potencia de onda sinusoidal, 1,0 SF en potencia de inversor
Compatible con F1/F2, rotores equilibrados dinámicamente, caja de conexiones de acero
Montaje de marco doble
Hay modificaciones y kits disponibles.
Ambiente de 40 °C, potencia de onda sinusoidal de 1,15 SF y potencia de inversor de 1,0 SF
División 2 Clase 1 grupos A, B, C, D esto es para modelos TEFC, código de temperatura T2B
Homologado por UL®*, certificado por UL para Canadá y con marca CE®*
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 2 y 1,50 CV |
| Potencia de salida KW: | 1,5 y 1,1 kW | Voltaje: | 208-230/460 y 190/380 V |
| Velocidad: | 1745 y 1445 rpm | Factor de servicio: | 1.15 y 1.15 |
| Marco: | 145T | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 86,5 y 84,5 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 5,8-5,4/2,7 y 5,2/2,6 A | Factor de potencia: | 80 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | yo |
| Tamaño del cojinete del extremo de transmisión: | 6205 | Tamaño del cojinete del extremo de transmisión Opp: | 6205 |
| UL: | Listado | CSA: | Y |
| ES: | Y | Código IP: | 43 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIVISIÓN 2 T2B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | 9,55 ohmios | Montaje: | Base atornillable |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Acero rolado |
| Tipo de eje: | yo | Diámetro del eje: | 0,875 pulgadas |
| Montaje/Montaje en caja: | CAPAZ F1/F2 | Carga del inversor: | CONSTANTE 4:1/VARIABLE 10:1 |
| Código postal: | 722856203069 | Peso: | 80,00 libras |
| Longitud del paquete: | 17,88 pulgadas | Ancho del paquete: | 13,00 PULGADAS |
| Altura del paquete: | 12,00 PULGADAS | País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Sin carga | 1.60 | 59.0 | 0.00 | 0.0 | 1.800 | 0,11 | 9.0 | 2.00 |
| Descomponer | 16.40 | 607.0 | 25,00 | 417.0 | 1.066 | 10,50 | 80.5 | 2.00 |
| Carga completa | 2,70 | 100.0 | 6.00 | 100.0 | 1.745 | 1,73 | 80.0 | 2.00 |
| Rotor bloqueado | 24.00 | 889.0 | 21.30 | 355.0 | 0 | 13.60 | 65,7 | 2.00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 1,50 | 1.60 | 1,90 | 2.30 | 2,70 | 3.00 | 3.30 |
| Potencia nominal (KW) | 0,11 | 0,49 | 0,89 | 1.30 | 1,73 | 2.00 | 2.20 |
| Eficiencia (%) | 0.0 | 75,9 | 84.2 | 86.2 | 86,5 | 86,5 | 85,5 |
| Factor de potencia (%) | 9.0 | 37.0 | 58.0 | 72.0 | 80.0 | 83.0 | 84.0 |
| Velocidad (RPM) | 1.800 | 1.785 | 1.775 | 1.760 | 1.745 | 1.735 | 1.730 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 70.0 | 90.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 1,50 | 3.00 | 4,50 | 6.00 | 7.00 | 7.60 |
