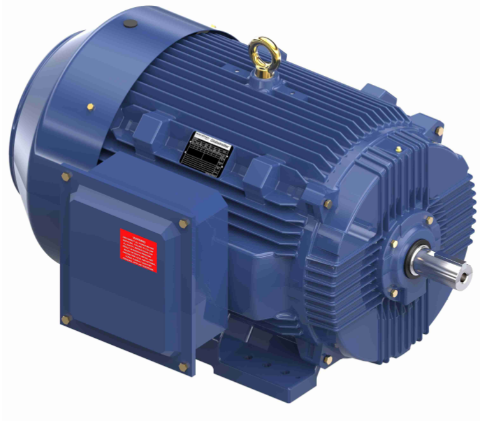

CARACTERÍSTICAS PRINCIPALES
Cumple o supera la norma de eficiencia NEMA Premium®. El modelo cumple con la norma EISA2039
División 2 para trabajos peligrosos, zona 2, clase I, grupos A, B, C, D, código de temperatura T2B
Caja IP55 sobre bastidor de fundición
Servicio de inversor 20:1 de par variable y 10:1 de par constante
Aislamiento Clase F
Montaje estándar F1, reversible a F2. Orificios de montaje en bastidor doble.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 125 y 100 caballos |
| Potencia de salida KW: | 93,0 y 75,0 kW | Voltaje: | 460 y 380 V |
| Velocidad: | 3580 y 2980 rpm | Factor de servicio: | 1.15 y 1.15 |
| Marco: | 444TS | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 95 y 94,5 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 138 y 134 A | Factor de potencia: | 89,5 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | GRAMO |
| Tamaño del cojinete del extremo de transmisión: | 6314 | Tamaño del cojinete del extremo de transmisión Opp: | 6314 |
| UL: | Listado | CSA: | Y |
| ES: | Y | Código IP: | 55 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIVISIÓN 2 T2B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Parte Wdg Arranque o Inversor |
| Polacos: | 2 | Rotación: | Reversible |
| Resistencia principal: | .0341 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | TS | Longitud total: | 42,96 pulgadas |
| Diámetro del eje: | 2,375 pulgadas | Extensión del eje: | 4,75 pulgadas |
| Montaje/Montaje en caja: | CAPAZ F1/F2 | Carga del inversor: | CONSTANTE 2:1/VARIABLE 10:1 |
| Código postal: | 722856068071 | Peso: | 1,566.00 libras |
| Longitud del paquete: | 47,00 PULGADAS | Ancho del paquete: | 35,00 PULGADAS |
| Altura del paquete: | 30,00 PULGADAS | HTC: | 8501.53.4080 |
| País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Levantar | 725,00 | 525.0 | 226,00 | 124.0 | 1.800 | 125,00 | ||
| Descomponer | 532,00 | 385.0 | 513,00 | 280.0 | 3.480 | 65.0 | 125,00 | |
| 2/3 | 665,00 | 480.0 | 280,00 | 155.0 | 2.400 | 125,00 | ||
| Carga completa | 138,00 | 100.0 | 183,00 | 100.0 | 3.580 | 89,5 | 125,00 | |
| Rotor bloqueado | 905.00 | 655.0 | 275,00 | 150.0 | 0 | 27.0 | 125,00 | |
| 1/3 | 785,00 | 570.0 | 222,00 | 120.0 | 1.200 | 125,00 | ||
| Sin carga | 38,50 | 28.0 | 0.00 | 0.0 | 3.600 | 8.0 | 125,00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 38,50 | 51,50 | 76,50 | 106.00 | 138,00 | 158,00 | 172,00 |
| Potencia nominal (KW) | 2.80 | 26.00 | 50,00 | 74,00 | 98.00 | 113,00 | 123,00 |
| Eficiencia (%) | 0.0 | 89,5 | 93.6 | 94.5 | 95.0 | 95.0 | 94.5 |
| Factor de potencia (%) | 8.0 | 63.5 | 81.5 | 87,5 | 89,5 | 90.0 | 90.0 |
| Velocidad (RPM) | 3.600 | 3.595 | 3.590 | 3.585 | 3.580 | 3.578 | 3.575 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 60.0 | 80.0 | 95.0 |
| Par motor (pies-libras) | 0.00 | 45,50 | 91,50 | 138,00 | 183,00 | 211,00 | 230,00 |
