CARACTERÍSTICAS PRINCIPALES

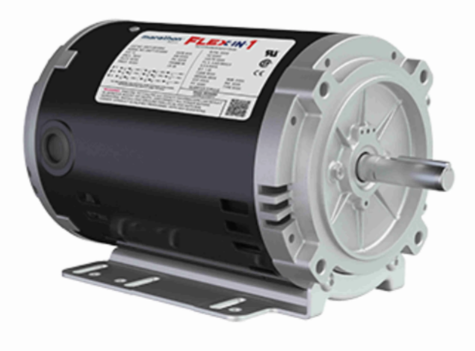

Un motor FLEX-IN-1™ reemplaza 18 motores de uso general
El motor patentado FLEX-IN-1 se configura fácilmente en tres estilos de montaje: F1, F2 y F3
Motor listo para usar con disposiciones para múltiples kits***: adición de kit SGR (anillo de puesta a tierra del eje); adición de un kit de freno; adición de una cubierta contra goteo (ODP); adición de protector de pelusa (TEFC).
Capacidad de servicio con inversor: 10:1 CT para TEFC - 2:1 CT para DP
Orificios de montaje combinados en la base: 56/143: opción de motor de base más corta y 56/56H/143/145: opción de motor de base más larga
*** Los kits se venden por separado. Requiere ensamblaje de luces.
Funciona a 208-230/460 V a 60 Hz. La imagen de la placa de identificación puede variar del producto real.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 2 y 2 caballos de fuerza |
| Potencia de salida KW: | 1,5 y 1,5 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 1725 y 1425 rpm | Factor de servicio: | 1,15 y 1,00 |
| Marco: | 56HC | Recinto: | A prueba de goteos |
| Protección térmica: | Sin protección | Eficiencia: | 86,5 y 85,5 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 6/3 y 6.6/3.3 A | Factor de potencia: | 74,5 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | A | Código KVA: | norte |
| Tamaño del cojinete del extremo de transmisión: | 6203 | Tamaño del cojinete del extremo de transmisión Opp: | 6203 |
| UL: | Reconocido | CSA: | Y |
| ES: | Y | Código IP: | 22 |
| Número de velocidades: | 1 |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | 6,4 ohmios | Montaje: | Base atornillable |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Acero rolado |
| Tipo de eje: | NEMA 56 | Diámetro del eje: | 0,625 pulgadas |
| Montaje/Montaje en caja: | F1 F2/F3 CAPAZ | Carga del inversor: | CONSTANTE 2:1 |
| Código EAN: 4250 ... | 691720115060 | Peso: | 46,00 libras |
| Longitud del paquete: | 16,12 PULGADAS | Ancho del paquete: | 10,25 PULGADAS |
| Altura del paquete: | 8,12 PULGADAS | País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Carga completa | 3.00 | 100.0 | 6.00 | 100.0 | 1.750 | 0.00 | 0.0 | 2.00 |
| Descomponer | 17,60 | 607.0 | 30,70 | 512.0 | 1.220 | 0.00 | 90.0 | 2.00 |
| Rotor bloqueado | 28.40 | 979.0 | 24.10 | 402.0 | 0 | 16.10 | 71.5 | 2.00 |
| 1/3 | 27.00 | 931.0 | 20,50 | 342.0 | 600 | 0.00 | 0.0 | 2.00 |
| Levantar | 25,50 | 879.0 | 22.00 | 367.0 | 125 | 0.00 | 0.0 | 2.00 |
| Sin carga | 1,75 | 60.0 | 0.00 | 0.0 | 1.800 | 0,11 | 7.9 | 2.00 |
| 2/3 | 22,70 | 783.0 | 25.30 | 422.0 | 1.200 | 0.00 | 0.0 | 2.00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 120 % | 125 % | 150 % |
| Corriente (amperios) | 1,75 | 1,85 | 2.10 | 2,50 | 3.00 | 3.20 | 3.30 | 3.40 | 4.00 |
| Potencia nominal (KW) | 0,11 | 0,50 | 0,90 | 1.30 | 1,72 | 2.00 | 2.10 | 2.16 | 2.62 |
| Eficiencia (%) | 0.0 | 76.2 | 82.8 | 85.8 | 86,5 | 86.8 | 86.9 | 87.0 | 86.0 |
| Factor de potencia (%) | 7.9 | 33.9 | 53.8 | 65.3 | 74,5 | 78.4 | 79.1 | 79,7 | 82.2 |
| Velocidad (RPM) | 1.800 | 1.789 | 1.778 | 1.765 | 1.750 | 1.745 | 1.743 | 1.740 | 1.725 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 38.0 | 50.0 | 0.0 | 60.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 1,50 | 2,95 | 4.45 | 6.00 | 7.00 | 7.30 | 7.60 | 9.20 |
