CARACTERÍSTICAS PRINCIPALES

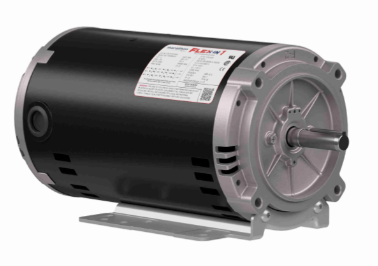

Un motor FLEX-IN-1™ reemplaza 18 motores de uso general
El motor patentado FLEX-IN-1 se configura fácilmente en tres estilos de montaje: F1, F2 y F3
Motor listo para usar con disposiciones para múltiples kits***: adición de kit SGR (anillo de puesta a tierra del eje); adición de un kit de freno; adición de una cubierta contra goteo (ODP); adición de protector de pelusa (TEFC).
Capacidad de servicio con inversor: 10:1 CT para TEFC - 2:1 CT para DP
Orificios de montaje combinados en la base: 56/143: opción de motor de base más corta y 56/56H/143/145: opción de motor de base más larga
*** Los kits se venden por separado. Requiere ensamblaje de luces.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 1,50 y 1,50 CV |
| Potencia de salida KW: | 1,1 y 1,1 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 3450 y 2850 rpm | Factor de servicio: | 1,15 y 1,00 |
| Marco: | 56HC | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 84 y 82,5 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 4/2 y 4.6/2.3 A | Factor de potencia: | 83.5 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | METRO |
| Tamaño del cojinete del extremo de transmisión: | 6203 | Tamaño del cojinete del extremo de transmisión Opp: | 6203 |
| UL: | Reconocido | CSA: | Y |
| ES: | Y | Código IP: | 43 |
| Número de velocidades: | 1 |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 2 | Rotación: | Reversible |
| Resistencia principal: | 9,27 ohmios | Montaje: | Base atornillable |
| Orientación del motor: | Horizontal o Arriba o Abajo | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Acero rolado |
| Tipo de eje: | NEMA 56 | Diámetro del eje: | 0,625 pulgadas |
| Montaje/Montaje en caja: | F1 F2/F3 CAPAZ | Carga del inversor: | CONSTANTE 10:1 |
| Código EAN: 4250 ... | 691720115367 | Peso: | 37,00 libras |
| Longitud del paquete: | 16,12 PULGADAS | Ancho del paquete: | 10,25 PULGADAS |
| Altura del paquete: | 8,12 PULGADAS | País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Levantar | 18,60 | 930.0 | 6.10 | 277.0 | 650 | 1,50 | ||
| Descomponer | 12.10 | 605.0 | 9.60 | 435.0 | 2.815 | 88.0 | 1,50 | |
| Carga completa | 2.00 | 100.0 | 2.20 | 100.0 | 3.515 | 83.5 | 1,50 | |
| Rotor bloqueado | 19.40 | 970.0 | 7.30 | 332.0 | 0 | 58.0 | 1,50 | |
| Sin carga | 0,90 | 45.0 | 0.00 | 0.0 | 3.600 | 17.0 | 1,50 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % | 130 % | 150 % |
| Corriente (amperios) | 0,90 | 1.00 | 1.30 | 1.60 | 2.00 | 2.20 | 2.40 | 2,50 | 2,90 |
| Potencia nominal (KW) | 0,13 | 0,38 | 0,68 | 0,99 | 1.30 | 1.53 | 1,65 | 1,72 | 2.00 |
| Eficiencia (%) | 0.0 | 73.4 | 82.3 | 84.8 | 84.0 | 84.0 | 84.0 | 83.8 | 83.0 |
| Factor de potencia (%) | 17.0 | 47,5 | 67.2 | 77.8 | 83.5 | 85.1 | 86.8 | 87.0 | 88.0 |
| Velocidad (RPM) | 3.600 | 3.575 | 3.555 | 3.535 | 3.515 | 3.500 | 3.485 | 3.480 | 3.470 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 38.0 | 50.0 | 60.0 | 0.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 0,60 | 1.10 | 1,70 | 2.20 | 2.60 | 2.80 | 2.92 | 3.40 |
