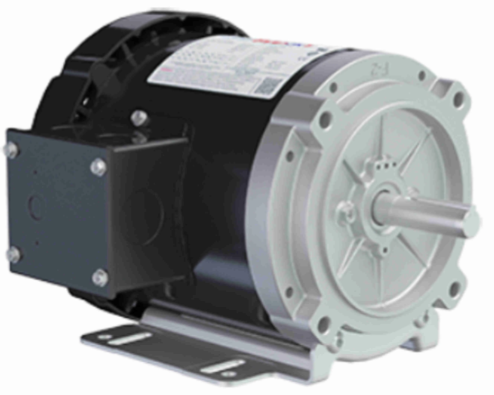

CARACTERÍSTICAS PRINCIPALES
Un motor FLEX-IN-1™ reemplaza 18 motores de uso general
El motor patentado FLEX-IN-1 se configura fácilmente en tres estilos de montaje: F1, F2 y F3
Motor listo para usar con disposiciones para múltiples kits***: adición de kit SGR (anillo de puesta a tierra del eje); adición de un kit de freno; adición de una cubierta contra goteo (ODP); adición de protector de pelusa (TEFC).
Capacidad de servicio con inversor: 10:1 CT para TEFC - 2:1 CT para DP
Orificios de montaje combinados en la base > 56/143 – Opción de motor de base más corta > 56/56H/143/145 – Opción de motor de base más larga
***Nota: Los kits se venden por separado. Requiere ensamblaje de luces.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 1 y 1 CV |
| Potencia de salida KW: | 0,75 y 0,75 kW | Voltaje: | 208-230/460 y 190/380 V |
| Velocidad: | 3450 y 2850 rpm | Factor de servicio: | 1,15 y 1,00 |
| Marco: | 56C | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 80 y 80 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 3-3/1,5 y 3,2/1,6 A | Factor de potencia: | 83.5 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | K |
| Tamaño del cojinete del extremo de transmisión: | 6203 | Tamaño del cojinete del extremo de transmisión Opp: | 6203 |
| UL: | Reconocido | CSA: | Y |
| ES: | Y | Código IP: | 43 |
| Número de velocidades: | 1 |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 2 | Rotación: | Reversible |
| Resistencia principal: | 19,5 ohmios | Montaje: | Base atornillable |
| Orientación del motor: | Horizontal o Arriba o Abajo | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Acero rolado |
| Tipo de eje: | NEMA 56 | Diámetro del eje: | 0,625 pulgadas |
| Montaje/Montaje en caja: | F1 F2/F3 CAPAZ | Carga del inversor: | CONSTANTE 10:1 |
| Código EAN: 4250 ... | 691720115282 | Peso: | 26,00 libras |
| Longitud del paquete: | 16,12 PULGADAS | Ancho del paquete: | 10,25 PULGADAS |
| Altura del paquete: | 8,12 PULGADAS | País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Carga completa | 1.53 | 100.0 | 24.00 | 100.0 | 3.501 | 0.00 | 78.3 | 1.00 |
| Descomponer | 7.57 | 495.0 | 90.30 | 376.0 | 2.444 | 0.00 | 83.0 | 1.00 |
| 1/3 | 10,50 | 700.0 | 3.00 | 200.0 | 1.200 | 1.00 | ||
| 2/3 | 9.00 | 600.0 | 3.70 | 247.0 | 2.400 | 1.00 | ||
| Rotor bloqueado | 12.27 | 802.0 | 71,00 | 296.0 | 0 | 0.00 | 64.8 | 1.00 |
| Sin carga | 0,65 | 43.0 | 0.00 | 0.0 | 3.600 | 1.00 | ||
| Levantar | 10.64 | 695.0 | 70,60 | 294.0 | 562 | 0.00 | 72.1 | 1.00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % | 150 % |
| Corriente (amperios) | 0,88 | 0,97 | 1.11 | 1.30 | 1.53 | 1.67 | 1,77 | 2.04 |
| Potencia nominal (KW) | 0,12 | 0,31 | 0,52 | 0,72 | 0,93 | 1.06 | 1.14 | 1.36 |
| Eficiencia (%) | 0.0 | 61.4 | 73.4 | 77.8 | 80.1 | 80.8 | 81.0 | 81.0 |
| Factor de potencia (%) | 17.5 | 41.1 | 59.2 | 71.5 | 78.3 | 81.3 | 82.8 | 85,7 |
| Velocidad (RPM) | 3.592 | 3.573 | 3.551 | 3.526 | 3.501 | 3.485 | 3.475 | 3.447 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 33.8 | 0.0 | 0.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 6.00 | 12.00 | 18.00 | 24.00 | 27,60 | 30.00 | 36,00 |
