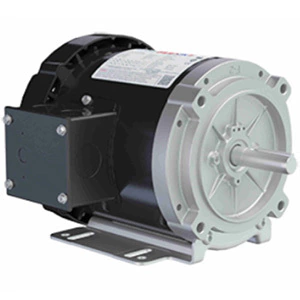

CARACTERÍSTICAS PRINCIPALES
Un motor FLEX-IN-1™ reemplaza 18 motores de uso general
El motor patentado FLEX-IN-1 se configura fácilmente en tres estilos de montaje: F1, F2 y F3
Motor listo para usar con disposiciones para múltiples kits***: adición de kit SGR (anillo de puesta a tierra del eje); adición de un kit de freno; adición de una cubierta contra goteo (ODP); adición de protector de pelusa (TEFC).
Capacidad de servicio con inversor: 10:1 CT para TEFC - 2:1 CT para DP
Orificios de montaje combinados en la base: 56/143: opción de motor de base más corta y 56/56H/143/145: opción de motor de base más larga
*** Los kits se venden por separado. Requiere ensamblaje de luces.
Funciona a 208-230/460 V a 60 Hz. La imagen de la placa de identificación puede variar del producto real.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 0,50 y 0,50 CV |
| Potencia de salida KW: | 0,37 y 0,37 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 1140 y 950 rpm | Factor de servicio: | 1,15 y 1,00 |
| Marco: | 56C | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 72 y 68 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 2,1/1,05 y 2,2/1,1 A | Factor de potencia: | 61,5 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | Yo |
| Tamaño del cojinete del extremo de transmisión: | 6203 | Tamaño del cojinete del extremo de transmisión Opp: | 6203 |
| UL: | Reconocido | CSA: | Y |
| ES: | Y | Código IP: | 43 |
| Número de velocidades: | 1 |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 6 | Rotación: | Reversible |
| Resistencia principal: | 51,8 ohmios | Montaje: | Base atornillable |
| Orientación del motor: | Horizontal o Arriba o Abajo | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Acero rolado |
| Tipo de eje: | NEMA 56 | Diámetro del eje: | 0,625 pulgadas |
| Montaje/Montaje en caja: | F1 F2/F3 CAPAZ | Carga del inversor: | CONSTANTE 10:1 |
| Código EAN: 4250 ... | 691720115039 | Peso: | 25,00 libras |
| Longitud del paquete: | 16,12 PULGADAS | Ancho del paquete: | 10,25 PULGADAS |
| Altura del paquete: | 8,12 PULGADAS | País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Descomponer | 3.04 | 295.0 | 108,80 | 295.0 | 857 | 2.04 | 82.1 | 0,50 |
| Carga completa | 1.03 | 100.0 | 36,84 | 100.0 | 1,158 | 0,52 | 61.6 | 0,50 |
| Levantar | 4.80 | 466.0 | 76,20 | 207.0 | 0 | 2.86 | 72.9 | 0,50 |
| Rotor bloqueado | 4.80 | 466.0 | 76,20 | 207.0 | 0 | 2.86 | 72.9 | 0,50 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 0,82 | 0,83 | 0,88 | 0,94 | 1.05 | 1.10 | 1.15 |
| Potencia nominal (KW) | 0,09 | 0,19 | 0,29 | 0,41 | 0,52 | 0,59 | 0,64 |
| Eficiencia (%) | 0.0 | 51.5 | 65,7 | 70.7 | 72.0 | 72.9 | 72,7 |
| Factor de potencia (%) | 13.8 | 27.9 | 41.1 | 52.6 | 61,5 | 66.3 | 68.8 |
| Velocidad (RPM) | 1.200 | 1.186 | 1,175 | 1.165 | 1.150 | 1.145 | 1.135 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 65.0 | 76.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 9.21 | 18.42 | 27.63 | 36,84 | 42.37 | 46.05 |
