CARACTERÍSTICAS PRINCIPALES

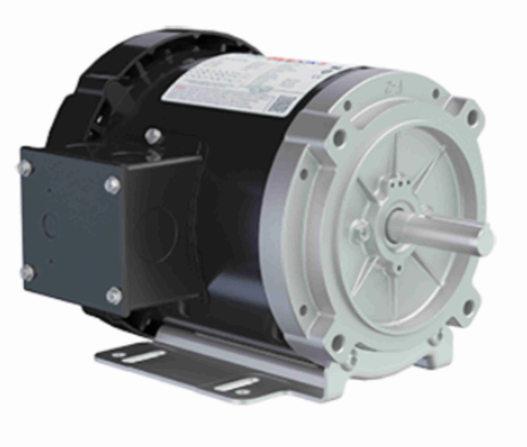

Un motor FLEX-IN-1™ reemplaza 18 motores de uso general
El motor patentado FLEX-IN-1 se configura fácilmente en tres estilos de montaje: F1, F2 y F3
Motor listo para usar con disposiciones para múltiples kits***: adición de kit SGR (anillo de puesta a tierra del eje); adición de un kit de freno; adición de una cubierta contra goteo (ODP); adición de protector de pelusa (TEFC).
Capacidad de servicio con inversor: 10:1 CT para TEFC - 2:1 CT para DP
Orificios de montaje combinados en la base: 56/143: opción de motor de base más corta y 56/56H/143/145: opción de motor de base más larga
*** Los kits se venden por separado. Requiere ensamblaje de luces.
Funciona a 208-230/460 V a 60 Hz. La imagen de la placa de identificación puede variar del producto real.
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 0,33 y 0,33 CV |
| Potencia de salida KW: | 0,25 y 0,25 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 1725 y 1425 rpm | Factor de servicio: | 1,15 y 1,00 |
| Marco: | 56C | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 68 y 72 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 1.6/.8 y 1.6/.8 A | Factor de potencia: | 61.9 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | norte |
| Tamaño del cojinete del extremo de transmisión: | 6203 | Tamaño del cojinete del extremo de transmisión Opp: | 6203 |
| UL: | Reconocido | CSA: | Y |
| ES: | Y | Código IP: | 43 |
| Número de velocidades: | 1 |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | 44,4 ohmios | Montaje: | Base atornillable |
| Orientación del motor: | Horizontal o Arriba o Abajo | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Acero rolado |
| Tipo de eje: | NEMA 56 | Diámetro del eje: | 0,625 pulgadas |
| Montaje/Montaje en caja: | F1 F2/F3 CAPAZ | Carga del inversor: | CONSTANTE 10:1 |
| Código EAN: 4250 ... | 691720115237 | Peso: | 20,00 libras |
| Longitud del paquete: | 16,12 PULGADAS | Ancho del paquete: | 10,25 PULGADAS |
| Altura del paquete: | 8,12 PULGADAS | País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Carga completa | 0,80 | 100.0 | 1.00 | 100.0 | 1.725 | 0,33 | ||
| Sin carga | 0,50 | 63.0 | 0.00 | 0.0 | 1.800 | 0,33 | ||
| 1/3 | 4.80 | 600.0 | 3.70 | 370.0 | 600 | 0,33 | ||
| 2/3 | 4.30 | 538.0 | 4,50 | 450.0 | 1.200 | 0,33 | ||
| Levantar | 4,50 | 563.0 | 3,90 | 390.0 | 900 | 0,33 | ||
| Descomponer | 3.60 | 450.0 | 5.30 | 530.0 | 1,565 | 80.5 | 0,33 | |
| Rotor bloqueado | 5.00 | 625.0 | 4.30 | 430.0 | 0 | 70.0 | 0,33 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % | 150 % |
| Corriente (amperios) | 0,50 | 0,56 | 0,60 | 0,70 | 0,80 | 0,82 | 0,85 | 0,90 |
| Potencia nominal (KW) | 0,05 | 0,12 | 0,20 | 0,25 | 0,33 | 0,38 | 0,40 | 0,48 |
| Eficiencia (%) | 0.0 | 51.5 | 66,5 | 67,5 | 68.0 | 70.0 | 72,5 | 75,5 |
| Factor de potencia (%) | 12.5 | 27.0 | 40.0 | 51.0 | 61.9 | 65.0 | 66,5 | 72.0 |
| Velocidad (RPM) | 1.800 | 1.785 | 1.770 | 1.750 | 1.725 | 1.720 | 1.715 | 1.705 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 25.0 | 30.0 | 40.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 0,25 | 0,50 | 0,75 | 1.00 | 1.20 | 1.30 | 1,50 |
