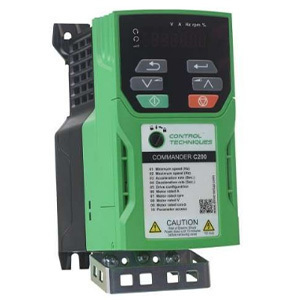

Comandante C
Variador de frecuencia de CA de uso general
de 0,25 kW a 132 kW (0,33 hp a 200 hp)
100 V | 200 V | 400 V | 575 V | 690 V
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| C200, C300: Motores de inducción |
| C300PM: Motores de imán permanente |
| C200 | C300 | C300 del mediodía | |
| Control de motor de inducción vectorial de lazo abierto o V/Hz | ✓ | ✓ | |
| Control de flujo de rotor de lazo abierto para motores de inducción (RFC-A) | ✓ | ✓ | |
| Control de motor de imán permanente sin sensores | ✓ |
| Temperatura ambiente de funcionamiento | Tamaño 1 - 4: -20 °C a 40 °C (-4 °F a 104 °F) a una frecuencia de conmutación de 3 kHz | Operación a 60 °C (140 °F) con reducción de potencia Tamaño 5 - 9: -20 °C a 40 °C (-4 °F a 104 °F) a una frecuencia de conmutación de 3 kHz | Operación a 55 °C (131 °F) con reducción de potencia |
| Método de enfriamiento | Convección forzada |
| Humedad | 95 % sin condensación a 40 °C (104 °F) |
|
Temperatura de almacenamiento |
Tallas 1 a 4: -40 °C a 60 °C (-40 °F a 140 °F): 24 meses máx. Tallas 5 a 9: -40 °C a 55 °C (-40 °F a 131 °F): 24 meses máx. |
| Altitud | Reduzca la corriente de salida continua en un 1 % por cada 100 m (328 pies) por encima de 1000 m (3280 pies) hasta un máximo de 3000 m (9840 pies) |
| Vibración | Probado de acuerdo con IEC 60068-2-64 y IEC 60068-2-6 |
| Choque mecánico | Probado de acuerdo con IEC 60068-2-27 y IEC 60068-2-29 |
| Grado de protección | Kits de conductos IP20, NEMA 1 disponibles |
| Capacidad electromagnética | IEC/ EN 61800-3 Inmunidad y emisiones EN 61000-6-2: Inmunidad para entornos industriales EN 61000-6-4: Emisiones para entornos industriales EN 61000-3-2: Emisiones de corriente armónica Una hoja de datos EMC está disponible a pedido |
| RoHS | Cumple con la Directiva de restricción de sustancias peligrosas (2011/65/UE) |
| Frecuencia de cambio | Tamaño 1 - 4: 0,667, 1, 2, 3, 4, 6, 8 12 y 16 kHz Tamaño 5 - 9: 2, 3, 4, 6, 8 12 y 16 kHz |
| Rango de frecuencia de salida | De 0 a 550 Hz |
| Precisión de frecuencia | ±0,02% de la escala completa |
| Resolución de frecuencia | 0,01 Hz |
| Resolución de entrada analógica | Modo de voltaje: 11 bits (unipolar) Modo de corriente: 11 bits |
| Frenado | Transistor de frenado dinámico incluido, requiere resistencia externa |
| Disparo por subtensión del bus de CC | Modelos de 100 V: 175 V CC Modelos de 200 V: 175 V CC Modelos de 400 V: 330 V CC Modelos de 575 V: 435 V CC Modelos de 690 V: 435 V CC |
| Disparo por sobretensión del bus de CC | Tamaños de bastidor 1 a 4: Modelos de 100 V: 510 V CC Modelos de 200 V: 510 V CC Modelos de 400 V: 870 V CC |
| Tamaño de bastidor 5 - 9: Modelos de 200 V: 415 V CC Modelos de 400 V: 830 V CC Modelos de 575 V: 990 V CC Modelos de 690 V: 1190 V CC |
|
| Disparo por sobrecarga de la unidad | Programable: Configuración predeterminada: 180 % durante 3 s, 150 % durante 60 s |
| Disparo instantáneo por sobrecorriente | 220% de la corriente nominal del motor |
| Disparo por pérdida de fase | Se superó el umbral de ondulación del bus de CC |
| Disparo por sobretemperatura | La temperatura del disipador de calor de la unidad supera los 95 °C (203 °F) |
| Viaje de cortocircuito | Protege contra fallas de fase a fase en la salida. |
| Disparo por falla a tierra | Protege contra fallas de fase a tierra en la salida |
| Disparo térmico del motor | Protege electrónicamente el motor contra el sobrecalentamiento debido a las condiciones de carga. |
| UL, cUL | Expediente UL NMMS/8: E171230 |
| CE | Aprobación CE |
| UE | Estos productos cumplen con la Directiva de restricción de sustancias peligrosas (2011/65/UE), la Directiva de baja tensión (2014/35/UE) y la Directiva de compatibilidad electromagnética (2014/30/UE). |
| RCM | Proveedor registrado RCM n.º 12003815281 |
| YO ASI | Las instalaciones de fabricación cumplen con las normas ISO 9001:2015 e ISO 14001 |
| TÜV |
Solo modelos C300: La función Safe Torque Off (STO) se puede utilizar como un componente de seguridad de una máquina. Certificados de examen de tipo de TÜV Rheinland: Parámetros de seguridad funcional: Aprobación de seguridad funcional UL: FSPC E171230 |
