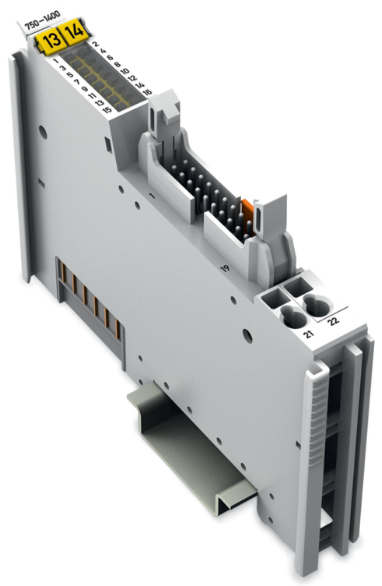

Entrada digital, 16 canales; 24 V DC; 3 ms; Cable plano
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
Datos técnicos
|
Número de entradas digitales |
16 |
|
Número total de canales (módulo) |
16 |
|
Tipo de señal |
Digital |
|
Tipo de señal de tensión |
24 VCC |
|
Conexión de sensor |
16 x (1 conductor) |
|
Característica de entrada |
Conmutación positiva (PNP) |
|
Filtro de entrada (digital) |
3ms |
|
Corriente de entrada por canal para señal (0) (típ.) |
0.6mA |
|
Corriente de entrada por canal para señal (1) (típ.) |
2.3mA |
|
Corriente de entrada por canal para señal (1) (mín.) |
2.1mA |
|
Corriente de entrada por canal para señal (1) máx. |
2.4mA |
|
Rango de tensión para señal (0) |
−3 … +5 VCC |
|
Rango de tensión para señal (1) |
15 … 30 VCC |
|
Alimentación de sensor |
24 VDC |
|
Anchura de datos de entrada (interna) (máx.) |
16Bit |
|
Tensión de alimentación (sistema) |
5 VCC; a través de contactos de datos |
|
Consumo de energía (alimentación de sistema de 5 V) |
25mA |
|
Tensión de alimentación (campo) |
24 VCC (-25 … +30 %); a través de conector enchufable (conexión CAGE CLAMP®) |
|
Aislamiento |
500 kV para sistema/campo |
|
Indicadores |
LED (1-16) verde: estado DI 1 … DI 16 |
Datos de conexión
|
Tecnología de conexión: entradas/salidas |
1 x Connector per DIN 41651; Male connector (20-pole) (inputs) |
|
Materiales de conductor conectable |
Cobre |
|
Tipo de conexión (1) |
Entrada |
|
Tecnología de conexión: alimentación de campo |
2 x CAGE CLAMP® |
|
Tipo de conexión 2 |
Alimentación de campo |
|
Conductor rígido 2 |
0,08 … 2,5 mm² / 28 … 14 AWG |
|
Conductor flexible 2 |
0,08 … 2,5 mm² / 28 … 14 AWG |
|
Longitud de pelado 2 |
8 … 9 mm / 0.31 … 0.35 pulgadas |
Datos geométricos
|
Anchura |
12 mm / 0.472 pulgadas |
|
Altura |
100 mm / 3.937 pulgadas |
|
Profundidad |
74,1 mm / 2.917 pulgadas |
|
Profundidad desde el borde superior del carril DIN |
66,9 mm / 2.634 pulgadas |
Datos mecánicos
|
Tipo de montaje |
Carril DIN-35 |
|
Interfaz de cableado |
Fija |
Datos de material
|
Color |
gris claro |
|
Material de carcasa |
Policarbonato; poliamida 6.6 |
|
Carga de fuego |
1.075MJ |
|
Peso |
41.7g |
|
Marca de conformidad |
CE |
Requisitos medioambientales
|
Temperatura ambiente (funcionamiento) |
0 … +55 °C |
|
Temperatura de aire circundante (almacenamiento) |
-40 … +85 °C |
|
Tipo de protección |
IP20 |
|
Grado de ensuciamiento (5) |
2 según CEI 61131-2 |
|
Altitud de operación |
0 … 2000 m |
|
Posición de montaje |
Horizontal left, horizontal right, horizontal top, horizontal bottom, vertical top and vertical bottom |
|
Humedad relativa (sin condensación) |
95% |
|
Resistencia a la vibración |
4g según CEI 60068-2-6 |
|
Resistencia al choque |
15g según CEI 60068-2-27 |
|
Inmunidad a la interferencia (CEM) |
Según EN 61000-6-2, aplicaciones marítimas |
|
Emisión de interferencia (CEM) |
Según EN 61000-6-3, aplicaciones marítimas |
|
Exposición a contaminantes |
Según CEI 60068-2-42 y CEI 60068-2-43 |
|
Concentración de contaminantes H2S admitida a una humedad relativa 75 % |
10ppm |
|
Concentración de contaminantes SO2 admitida a una humedad relativa 75 % |
25ppm |
