Datos eléctricos
Clasificaciones según IEC/EN
Calificaciones por
IEC/EN 60947-7-1
Categoría de sobretensión
III
III
II
Grado de contaminación
3
2
2
Tensión nominal
800 voltios
-
-
Tensión de sobretensión nominal
8kV
-
-
Corriente nominal
17,5 A
-
-
Corriente en la sección del conductor (máx.) mm²
24 A
-
-
Calificaciones por UL
Aprobaciones por
UL 1059
Utilizar grupo
B
do
D
Tensión nominal
600 voltios
600 voltios
-
Corriente nominal
15 A
15 A
-
Calificaciones por CSA
Aprobaciones por
CSA 22.2 N.º 158
Utilizar grupo
B
do
D
Tensión nominal
600 voltios
600 voltios
-
Corriente nominal
15 A
15 A
-
Información ex
|
Referencia a zonas peligrosas |
Ver instrucciones de aplicación en apartado “Conocimientos y |
|
Calificaciones por |
ATEX: PTB 05 ATEX 1094 U / IECEx: PTB 05.0034U (Ex eb IIC Gb) |
|
Tensión nominal EN (Ex e II) |
550 voltios |
|
Corriente nominal (Ex e II) |
17 A |
|
Corriente nominal (Ex e II) con puente |
16 A |
Pérdida de potencia
|
Pérdida de potencia por polo (potencial) |
0,593 W |
|
Corriente nominal I N para pérdida de potencia especificada |
18 A |
|
Valor de resistencia para pérdida de potencia específica dependiente de la corriente |
0,002 Ω |
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.

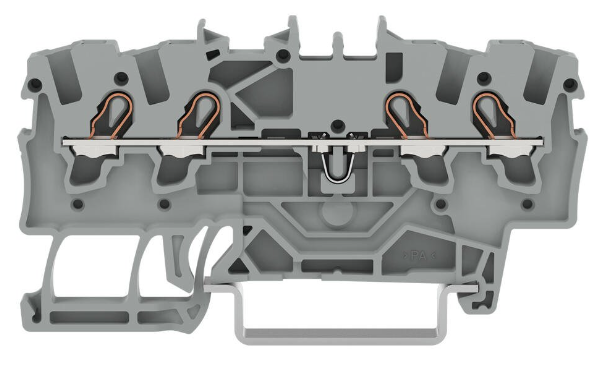

Datos de conexión
|
Unidades de sujeción |
4 |
|
Número total de potenciales |
1 |
|
Número de niveles |
1 |
|
Número de ranuras para puentes |
2 |
Conexión 1
|
Tecnología de conexión |
ABRAZADERA DE JAULA a presión ® |
|
Tipo de actuación |
Herramienta operativa |
|
Materiales conductores conectables |
Cobre |
|
Sección transversal nominal |
1,5 mm² |
|
Conductor sólido |
0,25… 2,5 mm²/calibre 22… 14 AWG |
|
Conductor sólido; terminación a presión |
0,75… 2,5 mm²/calibre 18… 14 AWG |
|
Conductor de hebra fina |
0,25… 2,5 mm²/calibre 22… 14 AWG |
|
Conductor de hilos finos; con casquillo aislado |
0,25… 1,5 mm²/calibre 22… 16 AWG |
|
Conductor de hilos finos; con casquillo; terminación a presión |
0,75… 1,5 mm²/calibre 18… 16 AWG |
|
Nota (sección transversal del conductor) |
Dependiendo de la característica del conductor, también se puede insertar un conductor con una sección transversal más pequeña a través de una terminación push-in. |
|
Longitud de la tira |
9… 11 mm / 0,35… 0,43 pulgadas |
|
Dirección del cableado |
Cableado de entrada frontal |
Datos físicos
|
Ancho |
4,2 mm/0,165 pulgadas |
|
Altura |
69,9 mm/2,752 pulgadas |
|
Profundidad desde el borde superior del riel DIN |
32,9 mm/1,295 pulgadas |
|
Profundidad |
39,5 mm/1,555 pulgadas |
Datos mecánicos
|
Tipo de montaje |
Carril DIN-35 |
|
Nivel de calificación |
Marcado central/lateral |
Datos del material
|
Color |
gris |
|
Grupo de materiales |
I |
|
Material de aislamiento (carcasa principal) |
Poliamida (PA66) |
|
Clase de inflamabilidad según UL94 |
V0 |
|
Carga de fuego |
0,128 MJ |
|
Peso |
5,9 gramos |
Requisitos medioambientales
|
Temperatura de procesamiento |
-35 … +85 °C |
|
Temperatura de funcionamiento continuo |
-60 … +105 °C |
Datos comerciales
|
Grupo de productos |
22 (TRABAJOS SUPERIORES) |
|
eCl@ss 10.0 |
27-14-11-20 |
|
eCl@ss 9.0 |
27-14-11-20 |
|
ETIM 9.0 |
EC000897 |
|
ETIM 8.0 |
EC000897 |
|
ECC |
SIN DATOS |
|
Unidad de potencia (SPU) |
100 piezas |
|
Tipo de embalaje |
caja |
|
País natal |
Delaware |
|
GTIN |
4017332998666 |
|
Número de arancel aduanero |
85369010000 |
Cumplimiento de productos con normas ambientales
|
Estado de cumplimiento de RoHS |
Cumple, sin exenciones |
